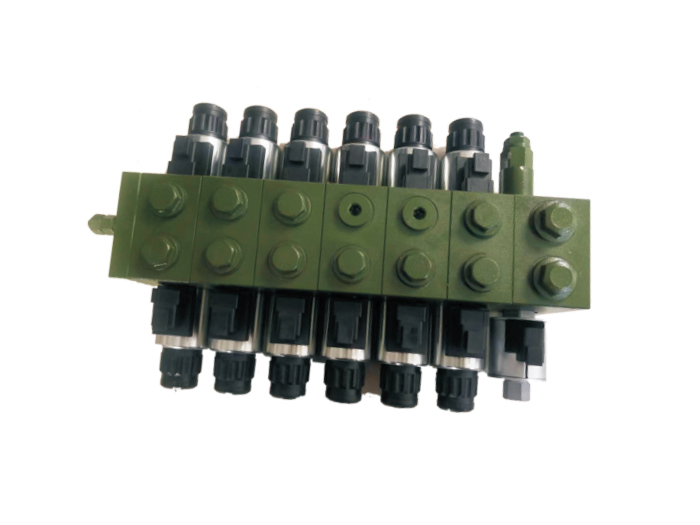

Quelles sont les exigences matérielles pour les vannes multivoies électromagnétiques ?

Le choix du matériau pour une vanne multivoie électromagnétique affecte directement sa résistance à la pression, sa résistance à l'usure, sa résistance à la corrosion et sa durée de vie. Cela nécessite une prise en compte approfondie de facteurs tels que la pression de fonctionnement, les caractéristiques du fluide et les conditions environnementales.

Voici les principales exigences de sélection des matériaux et les solutions d'application typiques :

I. Exigences matérielles des composants de base

1. Matériau du corps de vanne

Type de matériau | Caractéristiques | Scénarios applicables

Fonte ductile (QT500-7) | Haute résistance (résistance à la traction ≥500MPa), bon amortissement des vibrations, faible coût | Systèmes moyenne et basse pression (≤35MPa), machines d'ingénierie

Acier forgé (42CrMo) | Ultra-haute résistance (résistance à la traction ≥1000MPa), résistante à la fatigue, traitée thermiquement et trempée | Systèmes haute pression (42MPa), équipements métallurgiques

Alliage d'aluminium (6061-T6) | Léger (densité 2,7 g/cm³), résistant à la corrosion, mais résistance à la pression inférieure (≤21MPa) | Aviation, équipements mobiles

Acier inoxydable (316L) | Résistant à la corrosion acide et alcaline/eau de mer, mais coût élevé | Industrie chimique, plateformes offshore

Traitement spécial :

Finition de la paroi intérieure : Ra≤0,4 μm, réduisant la résistance à l'écoulement.

Renfort de revêtement : La cavité du corps de vanne est recouverte d'un revêtement WC-Co (dureté HV1200 ), résistant à l'érosion des particules.

2. Noyau et manchon de valve

Combinaison de matériaux | Avantages | Paramètres techniques

Placage au chrome dur cémenté et trempé 20CrMnTi | Dureté de surface HRC60-62, résistance à l'usure | Épaisseur du placage ≥0,03 mm, durée de vie ≥1 million de cycles

Acier inoxydable (440C) Revêtement PTFE | Résistant à la corrosion et faible coefficient de friction (μ≤0,05) | Convient aux fluides eau-glycol

Céramique (Al₂O₃/ZrO₂) | Ultra-résistant à l'usure, anti-adhérent, mais cassant | Utilisé pour les conditions de travail extrêmes à haute pression (≥60MPa)

Ajustement précis :

Contrôle de l'écartement du noyau de valve et de l'orifice de valve :

Vanne ordinaire : 0,01 ~ 0,03 mm

Valve haute précision : ≤0,005 mm (nécessite un assemblage à température contrôlée)

3. Sceaux

Matériel | Plage de température | Résistance des médias | Durée de vie

Caoutchouc nitrile (NBR) | -30 ℃ ~ 100 ℃ Huile minérale, émulsion eau-huile : 500 000 cycles

Fluororubber (FKM) : -20℃~200℃, acides et alcalis, huiles esters synthétiques : 1 million de cycles

Polyuréthane (PU) : -40 ℃~80 ℃, haute résistance à l'usure, mais non résistant à l'hydrolyse : 300 000 cycles

Squelette métallique PTFE : -100 ℃~260 ℃, toutes les huiles hydrauliques, milieux hautement corrosifs : 2 millions de cycles

II. Stratégie de sélection des matériaux basée sur les conditions de travail

1. Conditions de travail exigeantes et à haute pression (par exemple, tunneliers)

Corps de vanne : acier forgé 42CrMo (trempé et revenu HB280-320)

Noyau de valve : alliage Stellite 20CrMnTi cémenté et trempé au laser

Joint : joint composite FKM PTFE

2. 3. Environnements corrosifs (par exemple, équipement chimique)

Corps de vanne : acier inoxydable 316L (passivé)

Noyau de valve : 17-4PH en acier inoxydable trempé par précipitation

Étanchéité : structure d'encapsulation complète en PTFE

4. Environnements à basse température (par exemple, machines au sol)

Corps de vanne : QT400-18L (fonte ductile à basse température, énergie d'impact de -60 ℃ ≥12J)

Étanchéité : Caoutchouc de silicone (MVQ) ou Caoutchouc nitrile butadiène hydrogéné (HNBR)

5. Équipement alimentaire/pharmaceutique

Corps de vanne : acier inoxydable 304 (électropoli Ra≤0,2 μm)

Étanchéité : Caoutchouc EPDM certifié FDA

III. Application de matériaux fonctionnels spéciaux

Exigences antistatiques :

Noyau de valve avec fibre de carbone ajoutée (résistivité volumique ≤10⁶Ω·cm) pour empêcher les étincelles d'enflammer la poussière.

Conception de réduction de poids :

Corps de valve en alliage de titane (TC4), avec la même résistance que l'acier mais 40 % plus léger.

Durée de vie ultra longue :

Le noyau de valve utilise un revêtement en carbone de type diamant (DLC), avec un coefficient de friction <0,02.

IV. Défaillances matérielles courantes et contre-mesures

Mode de défaillance | Parce que | Solution

Notation du noyau de valve | Particules dures pénétrant dans l'espace | Remplacer par un filtre en ligne à manchon de valve revêtu de WC-Co

Gonflement du phoque | Incompatibilité des huiles et des matériaux | Remplacer par un matériau FKM ou PTFE

Fissuration du corps de vanne | Défauts de coulée ou choc de pression | Utiliser une conception d'optimisation des contraintes par éléments finis pour le corps de vanne en acier forgé

V. Tendances matérielles futures

Matériaux intelligents : noyau de valve en alliage à mémoire de forme, régulation du débit adaptable à la température.

Matériaux nanocomposites : corps de valve renforcé de graphène, résistance augmentée de 50 %.

Impression 3D : matériaux à gradient de structure optimisés par la topologie (par exemple, canaux de refroidissement composites cuivre-acier).

Recommandation de sélection : une évaluation complète est requise, en tenant compte de facteurs tels que le coût (les matériaux représentent 30 à 50 % du coût total du corps de vanne), les conditions de fonctionnement et le cycle de maintenance. Donnez la priorité aux options de matériaux certifiés ISO 4400/DIN 24340.
