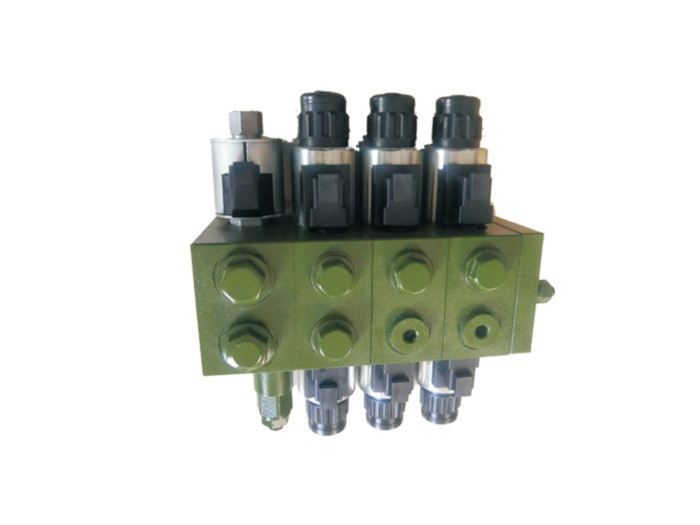

Contrôle des détails d'installation de la vanne multivoie électromagnétique

La qualité d'installation des vannes multivoies électromagnétiques affecte directement la stabilité, la vitesse de réponse et la durée de vie des systèmes hydrauliques. Voici les détails clés qui nécessitent un contrôle strict lors de l'installation, couvrant la préparation préliminaire, les étapes d'installation, les points de mise en service et le dépannage des problèmes courants :

I. Préparatifs préalables à l'installation

**Vérifier les paramètres de la vanne**

Confirmez que le modèle de vanne, le diamètre nominal, la pression de service (pression nominale/pression de pointe) et le débit correspondent au système.

Vérifiez que la tension (AC/DC) et le courant de l'électrovanne sont cohérents avec le système de contrôle pour éviter de griller la bobine.

Confirmez que les fonctions de la vanne (fonction de position neutre, nombre de tiroirs) répondent aux exigences de conception (par exemple, type O, type Y, type P, etc.).

**Nettoyer la tuyauterie et l'huile**

Utilisez du gaz à haute pression ou un équipement de rinçage spécialisé pour éliminer les scories de soudage, la limaille de fer et autres impuretés des tuyaux (un niveau de propreté NAS 1638 Classe 7 ou supérieur est recommandé).

L'huile neuve doit être filtrée (élément filtrant de 5 à 10 μm) pour empêcher les particules de boucher le noyau de la valve.

**Inspecter les joints**

Vérifiez que les matériaux du joint torique et du joint (par exemple NBR, FKM) sont compatibles avec l'huile hydraulique (huile minérale/eau-glycol, etc.).

Appliquez une petite quantité d'huile hydraulique sur les joints avant l'installation pour éviter toute déchirure.

II. Détails clés lors de l'installation

Fixation et connexion du corps de vanne

Planéité de la surface de montage : La rugosité de la surface de montage du bloc de vannes ou de la plaque de base doit être ≤Ra 0,8 μm et la planéité ≤0,01 mm/100 mm pour éviter les fuites ou la déformation du corps de vanne.

Séquence de serrage des boulons : serrez par étapes le long de la diagonale (par exemple, en augmentant le couple en 2-3 étapes), en vous référant aux valeurs de couple fournies par le fabricant (un serrage excessif entraînera une déformation du corps de la vanne).

Alignement du port pétrolier : assurez-vous que l’entrée et la sortie sont alignées avec le pipeline ; ne tirez pas de force sur le raccord du pipeline.

Câblage de l'électrovanne

Utilisez des câbles blindés pour réduire les interférences ; assurez-vous que les bornes sont bien serties.

La plage de fluctuation de la tension de la bobine doit être contrôlée dans une plage de ± 10 % (par exemple, 21,6 ~ 26,4 V pour un système 24 V CC).

Si l'ensemble de vanne est doté d'une commande pilote, la pression du circuit d'huile pilote doit être vérifiée séparément (généralement 0,3 ~ 0,5 MPa).

Traitement du port de vidange d'huile

Un orifice de vidange d'huile séparé (le cas échéant) doit retourner directement au réservoir d'huile et le pipeline doit être exempt de contre-pression ; sinon, le noyau de la valve risque de ne pas se réinitialiser.

Le tuyau de vidange d'huile doit idéalement être plus bas que la position d'installation du corps de vanne pour éviter le siphonnage.

III. Débogage et vérification

Test à vide

Tout d'abord, démarrez brièvement le moteur et observez si la rotation de la pompe à huile est correcte pour éliminer l'admission d'air dans le système.

Poussez manuellement le noyau de la vanne (si un dispositif d'urgence mécanique est disponible) pour vérifier si l'actionneur fonctionne correctement.

Test de mise sous tension

Allumez chaque circuit séquentiellement et écoutez un son clair lorsque l'électrovanne commute (un son sourd indique un brouillage).

Mesurer l'augmentation de la température de la bobine ; une augmentation de température ≤40℃ après 1 heure de fonctionnement continu est normale.

Test de charge

Augmentez progressivement la pression du système jusqu'à la valeur nominale et vérifiez l'absence de fuites à toutes les interfaces du corps de vanne.

Vérifiez le temps de réponse de commutation (généralement ≤0,1 s) et la répétabilité.

IV. Problèmes courants et solutions

Problème | Cause possible | Solution

Le tiroir de valve ne change pas de direction | Grillage de la bobine solénoïde/tension insuffisante | Remplacer la bobine, vérifier la stabilité de l'alimentation

Grande fuite interne | Usure/contamination et blocage du tiroir de vanne | Démonter, nettoyer ou remplacer le tiroir de valve

Vibrations et bruit du système | Résonance de pipeline/choc hydraulique | Ajouter un accumulateur ou régler l'orifice d'amortissement

Retard de commutation | Viscosité de l'huile trop élevée/pression de pilotage insuffisante | Remplacez par de l'huile appropriée ou ajustez la pression de pilotage.

V. Recommandations d'entretien

Inspection régulière : Vérifiez le couple des boulons du corps de la vanne et l'état d'étanchéité toutes les 500 heures.

Contrôle de la contamination : Remplacez l’élément filtrant toutes les 2 000 heures ; maintenir la propreté de l’huile au niveau ISO 4406 18/16/13.

Inventaire de pièces de rechange : donnez la priorité au stockage des bobines de solénoïde et des joints afin de minimiser les temps d'arrêt.

Astuce : Pour les vannes multivoies complexes (telles que les vannes proportionnelles, les vannes sensibles à la charge), il est recommandé d'utiliser le logiciel de mise en service du fabricant pour l'étalonnage des paramètres. Si le système présente des dysfonctionnements fréquents, il est nécessaire de vérifier si les performances de la vanne sont réduites en raison d'une température d'huile trop élevée (>65 ℃) ou d'une oxydation de l'huile.
